Réalisation d'un catamaran RC - offshore /!\56 ko /!\

  • Auteur de la discussion Gratte-tout
  • Date de début
G

Gratte-tout

Apprenti
Re-re-re salut. J'aurais pas mal posté aujourd'hui, je dois dire que ce forum résume bien tout ce que j'aime, j'en profite.
Je vais vous présenter ma dernière réalisation : un catamaran de vitesse RC.

Le but était de concevoir et réaliser une coque de catamaran Rc type class one (Victory boat). Il y a un an j'achète un OS 61 VR-M (moteur glow, 10cc), sachant que je l'utiliserais. Je pratique cette discipline depuis 4 ans, et je commence à en conaitre un peu.
En début d'année je m'attaque au projet.

D'abord, conception de la forme de la coque et de ses appendices hydro et aéro dynamique (très importants, ils condtionnent à 100% le caractère d'une coque et ses performances).

Je suis projeteur en CAO : je conçois & dessine des pièces sur Catia V5, plus particulièrement en plastique.
De ce fait, j'ai accès facilement à la CAO et à des traceurs A0..
Le tout sur Catia V5.





Les dimensions de la coque sont 1000mm de long hors transmission, 380 de large.

En premier, définition surfacique de la coque et de ses formes, ensuite mise en place des partie en bois.





La CAO permet de valider le CG bien en amont de la construction :





Ensuite, on passe aux choses sérieuses : plans imprimés echelle 1 sur un traceur A0, coupés à l'arrache, et collés sur les planches de CTP.

Une fois les dessins des couples collés, je détoure à l'arrache à la scie à ruban, puis j'affine soit au lapidaire, mais surtout à la lime tout les contours. Ca permet d'avoir un ajustage souples/quilles au top.












Ensuite, construction d'un chantier qui permet de maintenir les couples/carènes droits et en place pendant le collage qui travaille beaucoup le bois.









Les premières pièces de la transmission naissent aussi. Acier Inox, bagues DU (téflonnées), ferrule, etc, le top d'avoir un tour.



L'hélice est une 55mm de diamètre, 1.4x55 de pas.



Une fois tout les morceaux de bois découpés, ajustés (à la lime!!!! long mais bcp plus précis!!)















Toujours en collage





























Support moteur maison taillé dans de l'équerre alu 5mm.




















J'avais acheté un gouvernail avec prise d'eau intégrée (refroidissement moteur), mais une finition déplorable, j'ai tout reponcé (50-80-120-180-240-400-600) puis repoli pour obtenir ça.








Ensuite, collage du pont.















Premières mises en place de la RC :















Vérification du CG : la CAO disait vrai.























Magie... : prennez une vis M8 inox, un tour, vous obtennez une sortie d'eau maison! (elle sert à évacuer l'eau de refroidissement du moteur)









Brasure aluminium : support antenne et guide tringlerie de gazs :











Collage des "skis" sous la coque.










Ensuite, on coupe ce qui dépasse :





Enfin, LONG travail de mastiquage, poncage de 50 à 500.. Mini 15 heuires de taf, mais le résultat est top..











Ensuite, premières couches de peinture. Peinture polyuréthane bi composant.








Après 48 heures de séchage (pas tout à fait sec à coeur), je commence à remonter le matos :

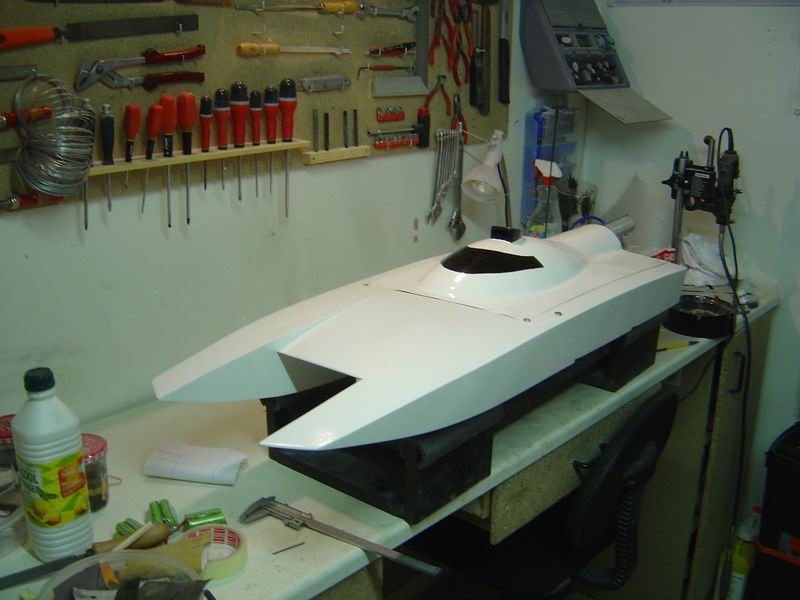

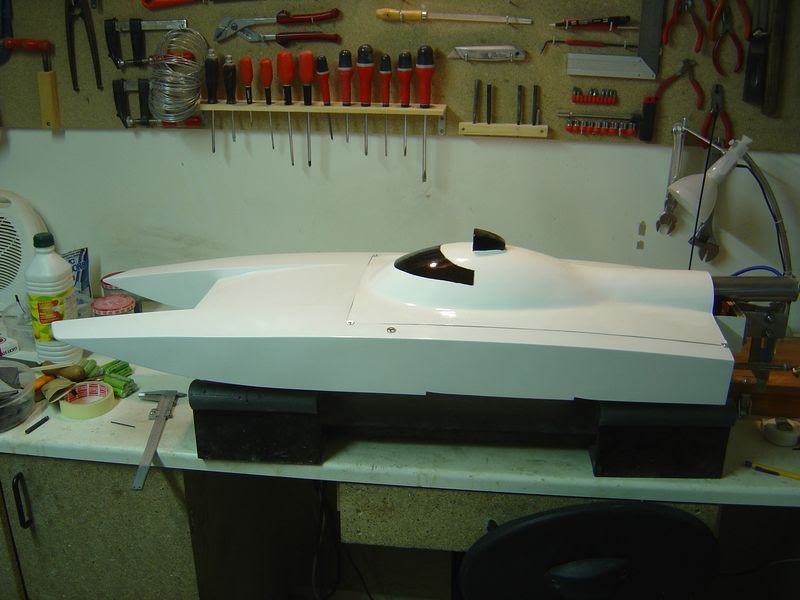

Les premiers essais ont tout de suite été super concluants. Des potes tablaient sur 60 km/h pour les premiers tests, ça a donné ça (on se sert d'un GPS de randonnée installé dans la coque ou d'un radar pour mesurer la V-max).



En vidéo, avec d'autres copains :

Tu cliques là!!

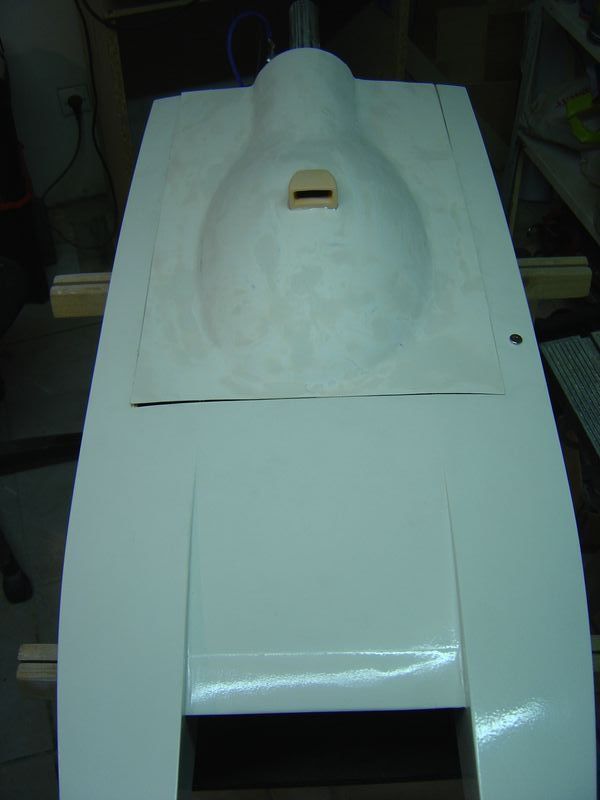

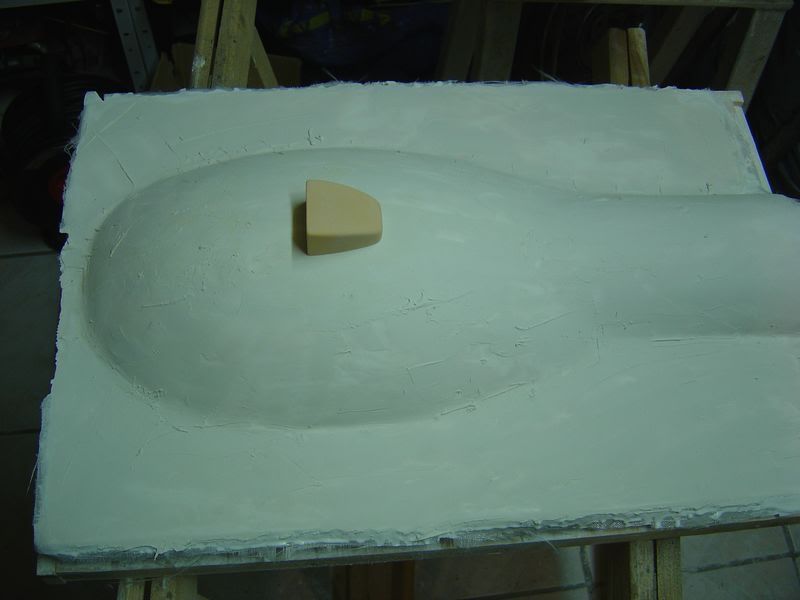

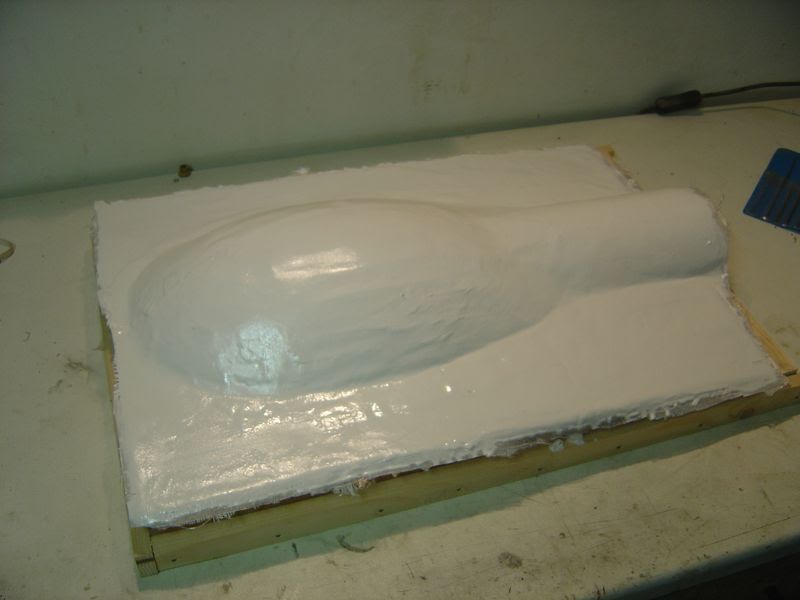

Puis, fabrication d'un capot en moule perdu styrodur, et résine polyuréthane.

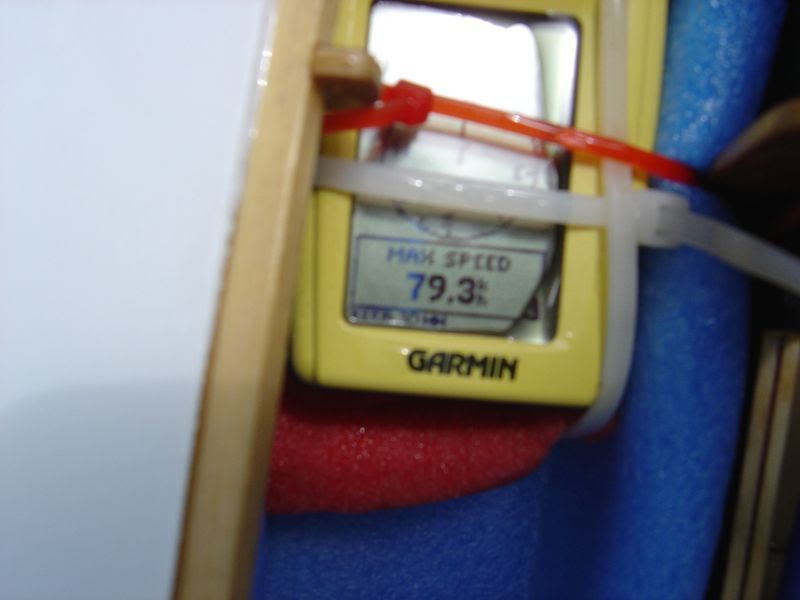

De nouveaux essais qui datent de la semaine dernière, le moteur à eu chaud mais ça trace comme jamais..



Puis...



Je suis vraiment content de tout ce travail (400 heures au bas mot), mais quel pied de voir naviguer SA coque, le fruit de SA propre réflexion. Génial, je le conseille en antidépresseur!

A+

G

Gratte-tout

Apprenti
Pour info les hélices utilisés dans cette catégories sont de type semi-immergées : au taquet, la coque ne touche presque plus l'eau, et la moitié de l'hélice à peine travaille dans l'eau. On appelle ces hélices supercavitantes, c'est un mode de propulsions bien particulier.

Sorties de boites ces hélices sont brutes de démoulage, elles sont en bronze bérillium moulé. Il faut les préparer : limer les bavures, les équilibrer avec un système d'aimants - axe conique comme celui ci :



Ensuite, il a un gros travail de polissage. Ca prends environ 2-3 heures à préparer.

Et après ça brille!

Celle en bas à gauche est brutes, les autres sont préparées.



Et il en faut plusieurs, chaque type hélice à ses caractéristiques dimenstionnelles, et ses effets! On adapte beaucoup en fonction du plan d'eau, des moteurs etc..

A fond, ça donne ça :



Je suis en train d'en préparer un nouveau, qui aura deux moteurs de 3.5cm3, et une transmission entièrement réglable par RC.

J'achète une fraiseuse entre autre pour ce genre de réalisation : toutes les pièces de transmission sont faites maison, et une fraiseuse m'aidera. Je pourrais même faire mes safrans comme on en trouve dans le comemrce, avec prise d'eau intégrée : on s'en sert pour refroidir le moteur (donc à refroidissement liquide) puis l'eau est rejetée.

Les safrans on un conduit foré dans l'âme de l'alu (4-5mm) sur 100mm de long environ. Puis, un ou deux trous sont percées avec un léger angle (2°) à 90° de l'autre, pour le reoindre.
Ensuite, on biseaute la lame pour faire le profil en Vé, et là les rous réapparaissent en sifflet, presque tangents au biseau de la lame. Ca récupère l'eau de cette manière (voire photos plus haut).
A+ :wink:

R

romteb

Fondateur
Nickel aussi bien la conception que la réalisation, chapeau :bernardo:

M

mikecox88

Nouveau
Alors la je reste sans voix devant tout ce boulot et je t'admire.
Un grand bravo car au vue du resultat: Super !
La passion ne compte pas ses heures :) :wink:

N

newsch2000

Apprenti
Superbe travail et quel plaisir de voir ta réalisation aller encore plus vite que tu le pensais.

Bravo

G

Gratte-tout

Apprenti
Merci!
Le projet en cours va encore demander plus de temps, mais sera énorme!

E

elliott

Compagnon
beau boulot de conception (tjrs un plus facile si l'on bosse au quotidient avec un CAD) :wink:

Pour ton nouveau project à base de deux 3,5 as tu définis la chaîne
cinématique de la propulsion:?:
Compte tenu de la cylindré une réduction semble judicieuse
afin de disposer d'un rendement correct non :?:

Ce type de réalisation est parfaite pour les bidouilles
télémétriques HF (suivi vitesse,tr/mn T° etc..)
plus besoin de GPS embarqué ou autre,il y à queques tps j'avais déjà planché la
dessus avec:

-tube de pitot
-capteur à effet Hall ....


mais c'est une autre histoire.............

B

brise-copeaux

Compagnon
Salut Gratte-tout.

Je suis sur le cul!!!!!!!!, impressionnant ton boulot, moi je n'est jamais construit , car entrer un peut tard dans le modelisme par contre je fait beaucoup de modifs surs les mes MT et TT pour limité la casse.
Encore une super.
Amicalement A ++

F

fred250

Compagnon
super boulot :smt041
a un moment je pensais a en faire un mais de façon moins conventionel mais ça reste dans les tiroire , un truc qui me botte bien c'est de faire un sous marin d'éxploration avec caméra, comme je suis pécheur ça me facine de pouvoir découvrir le fond , surtout le rhone :bave:

P

pequignotm

Apprenti
Trés joli travail ! :smt041
Mes félicitations surtout pour l'intégration de la CAO dans le maquettisme !

Michel

F

fred250

Compagnon
petite question qui me turlupine; a quoi sert les petit décroché sous la coque :?: je sais que sur certains bateau il y a une partit de l'arriére qui remonte pour qu'a grande vitesse l'orsque le bateau et levé il n'y a presque plus de contact avec l'eau ...

G

Gratte-tout

Apprenti
Ce sont des redans : le but est de maintenir une couche d'air sous les vés afin de limiter la trainée, ça alimente les dessous de la coque en air, et décolle les filets d'eau (ils doivent se terminer par une arète bien nette). C'est à double tranchant si ils ne sont pas bien dimensionnés car ça peut pertuber la tenue de la coque.
Pour le coup la mienne est hyper stable, Le gros problème du cata c'ets le flip-off (décolle et se retourne), jamais eu le cas avec celui-ci.
A+

G

Gratte-tout

Apprenti
elliott a dit:
Compte tenu de la cylindré une réduction semble judicieuse
afin de disposer d'un rendement correct non :?:
Le réducteur à ses adeptes et ses détracteurs, je fais partie des deuxièmes.
Après, c'est une solution qui fonctionne, mais qui ne me plait par.
En direct j'ai eu (et d'autres aussi) de bons résultats, en twin ça marchera j'en suis convaincu.
A+

E

elliott

Compagnon
Gratte-tout a dit:
Le réducteur à ses adeptes et ses détracteurs, je fais partie des deuxièmes.
Après, c'est une solution qui fonctionne, mais qui ne me plait par.
En direct j'ai eu (et d'autres aussi) de bons résultats, en twin ça marchera j'en suis convaincu.
A+



physiquement une grosse hélice tournant lentement
aura un bien meilleur rendement q'une petite tournant à haute vitesse
(glissement) malgré les pertes introduitent par la réduction,
le choix disponible des Ø sera egalement un criteres


je connais bien le direct en FRSV 3,5 cc (1 moteur il est vrai)
j'ai jamais vraiment été satisfait alors que les italiens
dans les années 90 excélaient avec ce montage :)
maintenant ils tournent quasiment tous réductés


il faut se faire sa propre experience............

P

Pierreg60

Compagnon
Je suis sur le cul !

§Vraiment du travail de fou
Me suis demandé dans le post sur la presentation de ton atelier a quoi te servait tout les pinces serre-joints. J'ai compris maintenant :wink:

G

Gratte-tout

Apprenti
elliott a dit:
Gratte-tout a dit:
Le réducteur à ses adeptes et ses détracteurs, je fais partie des deuxièmes.
Après, c'est une solution qui fonctionne, mais qui ne me plait par.
En direct j'ai eu (et d'autres aussi) de bons résultats, en twin ça marchera j'en suis convaincu.
A+



physiquement une grosse hélice tournant lentement
aura un bien meilleur rendement q'une petite tournant à haute vitesse
(glissement) malgré les pertes introduitent par la réduction,
le choix disponible des Ø sera egalement un criteres


je connais bien le direct en FRSV 3,5 cc (1 moteur il est vrai)
j'ai jamais vraiment été satisfait alors que les italiens
dans les années 90 excélaient avec ce montage :)
maintenant ils tournent quasiment tous réductés


il faut se faire sa propre experience............

Le V utilise des hélices immergée : sans couple, impossible de lancer des hélices qui marcherais au taquet, donc obligé de descendre en taille. Le réducteur s'impose.
En 3.5 offshore, on est en semi immergé : l'hélice charge beaucoup moins le moteur, et beaucoup tourne en direct avec succès, moi le premier.
Je me sers surtout chez Octura, et j'ai un peu de choix dans ma boite.



Avec en plus Vodoo, Prather, et ABC, le choix est vaste. en immergé, à part moccom...

Je vais entre autre faire des transmission façon "Anerson" c'est à dire sur rotules, avec possibilité de régler l'angle de propulsion via la radio.
Le tout home made.
CA va être long, mais qand ça va marcher ça va tout péter!

F

Fred8

Compagnon
Beau boulot !
Moi, suis plutôt électrique avec un mono.
Il date de l'époque où le brushless n'existait pas encore pour le marine.

Pour ta question sur la fraiseuse, je vais te faire çà cet après-midi !

G

Gratte-tout

Apprenti
Fred8 a dit:
Beau boulot !
Moi, suis plutôt électrique avec un mono.
Il date de l'époque où le brushless n'existait pas encore pour le marine.

Pour ta question sur la fraiseuse, je vais te faire çà cet après-midi !
Ha génial!
Si tu peux me prendre des photos de l'embase avec un mètre à coté, c'est parfait!
Merci d'avance, je vais justement récupérer des barres cet aprem pour le commencer.
A+

E

elliott

Compagnon
Gratte-tout a dit:
on est en semi immergé

Ouf j'avais oublié :)

et puisque on était dans les hélices
beaucoup d'alu pour lmoi avec e FSRV et 1 bronze
tout de même quand j'étais en direct + carbone


G

Gratte-tout

Apprenti
La série X... de chez Octura fonctionne en immergé?
Si s'en est bien une que je vois..
A+

M

MaX-MoD

Compagnon
woah, impressionnant ton régiment de pinces^^

franchement chapeau :smt023

j'en reste :smt107 :shock:

F

Fred8

Compagnon
Je vois aussi beaucoup d'hélices carbone de chez Graupner...

E

elliott

Compagnon
Gratte-tout a dit:
La série X... de chez Octura fonctionne en immergé?

C'était un don (c'est pourquoi elle est seule)
mais pas adaptée car Ø encore trop grand
pour du direct et je ne voulais pas tenter de
la retoucher

sinon il y à beaucoup de Mocom un peu de Charlier
et Graupner pour le direct

F

Fred8

Compagnon
elliott a dit:
Gratte-tout a dit:
La série X... de chez Octura fonctionne en immergé?

C'était un don (c'est pourquoi elle est seule)
mais pas adaptée car Ø encore trop grand
pour du direct et je ne voulais pas tenter de
la retoucher

sinon il y à beaucoup de Mocom un peu de Charlier
et Graupner pour le direct

Nananère, j'en ai pas autant que vous des hélices, mais ce sont des Graupner, j'en avais reconnu au moins une, l'honneur est sauf !

M

MaX-MoD

Compagnon
Fred8 a dit:
elliott a dit:
Gratte-tout a dit:
La série X... de chez Octura fonctionne en immergé?

C'était un don (c'est pourquoi elle est seule)
mais pas adaptée car Ø encore trop grand
pour du direct et je ne voulais pas tenter de
la retoucher

sinon il y à beaucoup de Mocom un peu de Charlier
et Graupner pour le direct

Nananère, j'en ai pas autant que vous des hélices, mais ce sont des Graupner, j'en avais reconnu au moins une, l'honneur est sauf !

Bac à sable powa :lol:

Y

Yanniv

Apprenti
WAHOU, quel travail, c'est super bien réalisé!!!!
respect, en plus comment il trace ^^

Chapeau bas monsieur!!!
travail de pro!!!

B

beau731

Nouveau
salut, je suis nouveau jai depuis un momment envie de realiser un coque de catamaran mais je trouve pas de plan si quelque aurai la gentillesse de m'indiquer des liens ou de me fournire un plan je le remerci d'avance
tres beau travail!!!
:-D

R

rebarbe

Modérateur
Super boulot Gratte tout, ça donne envie.

(Elliott, comment fais tu le signe "diamètre" avec ton clavier?)

@+
