Projet OT25040FG - Installation visu

[jean50]

Bonjour,
Je souhaite installer une règle sur l'axe Z de cette petite fraiseuse.
J'ai eu récemment contact en MP avec Miloda qui l'a fait avec succès mais ce n'est pas la même conception.
En effet je me demande bien ou il faudrait la fixer .
Du coté droit cabestan avec la manivelle de descente fine qui oblige à se déporter donc de créer un porte à faux à éviter.?
Du coté gauche mais nécessite de modifier des boitiers de commandes électriques .(faisable )
Bref si quelqu'un parmi vous à fait cette installation avec succès je serais preneur de ses conseils et images .
D'avance merci .
Cdlt



[greg_elec]

Peux-tu faire les memes photos avec la broche descendue pour que l'on voit bien ce qui bouge



[jean50]

Re,
Si ça peut aider ...
Course maxi grand maxi 140 145mm
Cdlt
Jean50



[patrick0965]

Bonsoir,
A priori tu as un indicateur de descente en façade ( gradué de 0 à 13) tu ne peut pas utiliser le curseur, qui à le modifier un peu, pour actionner ta DRO ?



[Coolantom]

Bonjour
Sur ma zay j'ai fait simple en me disant que je ferais un montage un peu mieux plus tard mais comme sa sa va pas trop mal déjà, faut bien bloquer le fourreau de broche, et éviter les vibrations
C'est une règle ka300 mais une ka500 et plus compacte

Une autre photo du forum

Hésite pas à faire un recherche sur le forum avec ces clones (sidermo damato zay et compagnie)



[jean50]

Re Patrick ; Coolantom
Je vois bcp de similitudes entre ta machine et la mienne
Oui au pire après l'installation de la DRO cet index indicateur de profondeur n'est plus indispensable
Dommage, je n'arrive pas à lire une partie du commentaire attaché aux photos
Je crois comprendre le maintien de la règle en haut (tige coulissante )
Ce modèle de visu nécessite un kit de lecture déporté.?
Dans un premier temps, je pensais me satisfaire d'un modèle à lecture directe bcp moins cher mais peut être y a t'il de bonnes raisons de ne pas acheter ce genre de matériel ??
Merci de votre aide .
cdlt.
Jean



[Coolantom]

Au début j'avais fixé un mauvais pied a Coulisse en plastique chinois, mais par la suite j'ai mis une vraie dro
Un peu de lecture tu devrais trouver réponse à tes questions en fouinant dans les messages

Fraiseuse ZAY7045FG équipée d'une DRO TECH-3I

Mise à jour du message (2013/10): Fichiers 3D de la fraiseuse ZAY7045FG équipée du DRO TECH-3I (STP, IGS, 3DXML)...

www.usinages.com

Topic des SIEG SX4, Grizzly G0722, OTMT OT2226, RCM RCSX4

le dro est en Français

www.usinages.com

comparatif fraiseuses type 7045, dm40, hbm45, etc..

salut à tous! je parle ici de ces fraiseuses chinoises avec colonne prismatique et boite à 6 vitesses (12 vitesses en 380v sur certaines, avec un moteur électrique à deux vitesses) . bon nombre d'utilisateurs semblent satisfaits, elles sont quand même assez lourdes (plus de 300 kilos..) pour...

www.usinages.com

Dro

Bonsoir, Bon ben voilà, suite à cette info Reste plus qu'à bien attacher les câbles.

www.usinages.com



[jean50]

Re
Finalement j'ai l'impression qu'il n'existe pas vraiment de règles visu AXE Z étudiées pour les machines configurées comme les nôtres .
Quand je regarde le matériel des fournisseurs, je vois les règles prévues avec une fixation à chaque extrémités, puis ensuite la partie "noble " détection/ visualisation écran qui elle est étudiée pour être fixée sur la partie mobile afin de venir se "promener " le long de la règle qui elle est en position STATIQUE.
Or sur nos machines c'est exactement la config inverse !!!
En effet c'est la règle devenue solitaire de la broche uniquement par sa fixation basse qui est en mouvement; En haut pas de fixation possible; d'ailleurs certains la laissent en l'air telle quelle et se contente de la fixation basse puis du guidage assuré par la partie visualisation .
ça semble fonctionner mais je m'étonne de ne pas voir de fabrication adaptée pour les machines comme les nôtres??
Peut être n'ais- je pas cherché suffisamment...
Cdlt.
Jean



[patrick0965]

Or sur nos machines c'est exactement la config inverse !!!

Bonsoir,
A moins que je vois mal, sur les deux premières photos fournis par Coolantom c'est bien la règle qui est fixée et le capteur qui est mobile, il est repris via un étrier et une "rallonge" sur l'arbre porte broche.
Sur la troisième photos ( machine verte ) effectivement le montage a l'air inversé; et pour ce qui est de mon premier message, je pensais à une règle fixe et au capteur fixé sur ton indicateur de descente existant, donc à un montage standard.



[jean50]

Re ben....non dans le cas de Coolantom la règle est MOBILE et le capteur est fixe.

pour la "fixation" haute c'est disons plutôt un guidage que Patrick tu évoques c'est mieux que rien à condition que tout cela soit bien aligné sans contrainte .
A noter que dans le montage de Coolantom la lecture est faite sur un écran déporté (que moi je ne vois pas)
Ceci dit le montage inversé fonctionne tout aussi bien probablement.
Peut être a -t'il aussi des visus sur les axes X et Y ??
Perso je voudrais un matériel pas très cher uniquement pour le Z d'où ma préférence pour la lecture sur le mini écran non déporté.
Cdlt.
Jean



[patrick0965]

En pas cher, et lecture une dimension tu as ça, par contre au niveau qualité et précision, je ne sais pas ce que ca vaut ...



[greg_elec]

Tu à cela à 25 euros

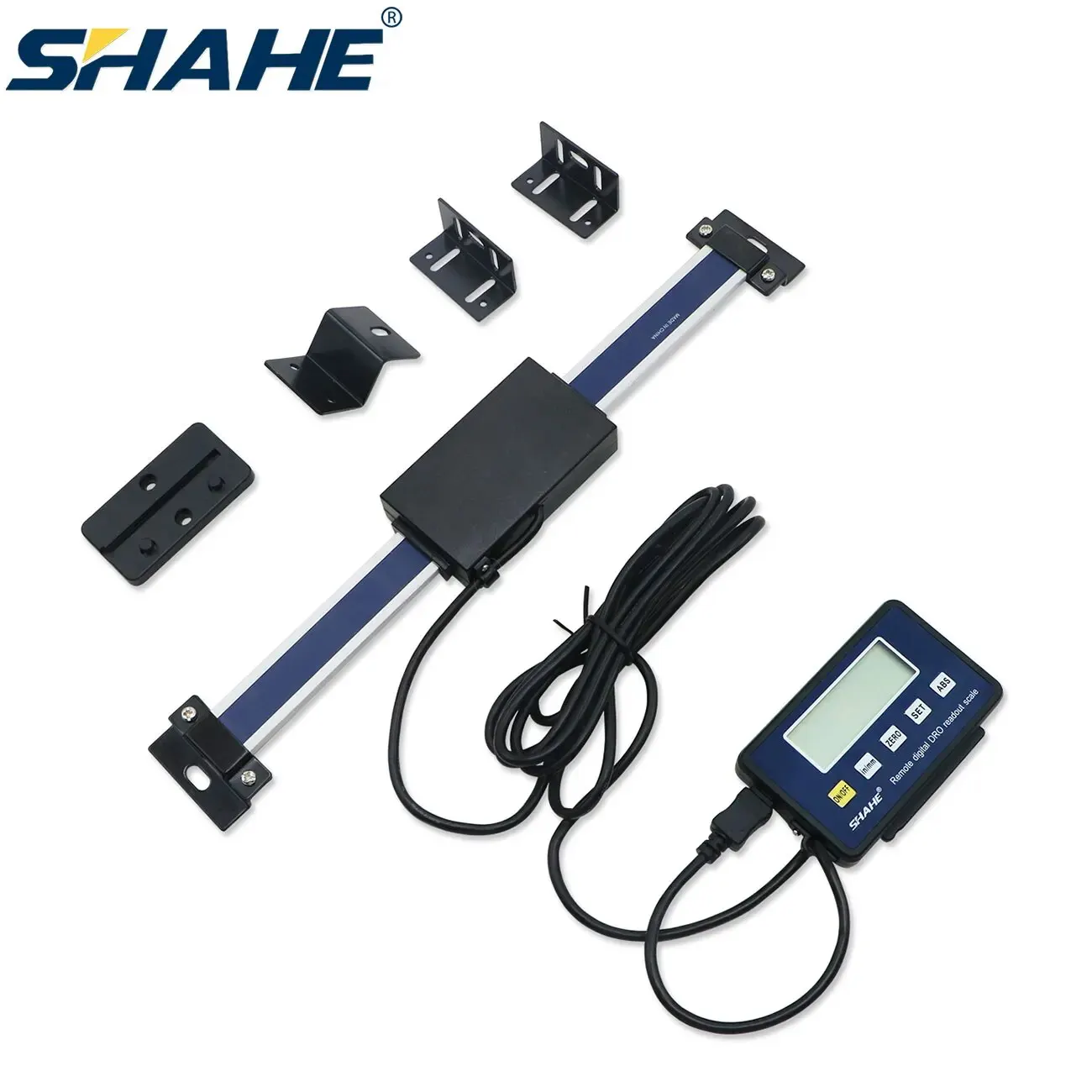

SHAHE-Lecture numérique à distance magnétique DRO, échelle linéaire numérique, affichage externe, 0-150mm, 0-200mm, 0-300mm, 0.01mm - AliExpress 1420

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com

Grillé par @patrick0965
