Logiciel de dessin industriel gratuit

[Loulou31]

Dans ce cas je ne peux vous aider. Cinema 4d : avec le nom ça ne semble pas trop un logiciel pour faire du dessin mécanique ?

Jean-Louis



[boisix]

Justement je passe a freecad



[tfa]

Bonjour,
Au travail j'utilisais SolidWorks
A la maison c'est FreeCad et ça me convient tout a fait ,d'autant qu'il ne cesse d'évoluer.
Il y a un monsieur qui a créer tout une série de tutoriel clair et précis pour tout les utilisateurs dont moi(malgré des années de dessin au boulot)
je met le liens ici :

FreeCAD : conception en 3D

Les vidéos à voir dans cet ordre pour démarrer. Voir la rubrique "Vidéos" pour les autres tutoriels.

www.youtube.com

Avec un bon bouquin de dessin industriel tu apprendra les règles de présentation et de mise en plans( guide CHEVALIER par exemple)
a+



[serge 91]

Le dessin industriel , c'est fait pour être compréhensible par l'usineur sans la moindre hésitation.
Donc, ce qui va compter, c'est la cote, pas l'exactitude du dessin.
Que le trou dessiné fasse 9,5, 10 ou 10,5 ce qui compte, c'est la cote (10,2 dans l'exemple)



[MegaHertz]

Les pions d'un plateau c'est du H7g6.

Justement je passe a freecad

Passes à fusion 360, tu souffriras moins.



[Loulou31]

Justement je passe a freecad

Avec Freecad c'est tres facile de redimensionner un cercle.

Jean-Louis



[MegaHertz]

Sinon si j'ai bien compris tu cherches à usiner un truc.
Pour faire ce truc il te faut un bidule qui permette une rotation maitrisée et régulière.
Pour avoir cette rotation tu comptes fabriquer un machin
Pour fabriquer ce machin tu comptes apprendre FreeCad.
C'est une démarche de maker qui a ses avantages mais tout de même pas mal d'inconvénients.

J'espère que tu ne comptes pas utiliser le bidule en bois pour la fixation pour un usinage de métal.
A mon avis tu vas au mieux sur une casse d'outil et au pire sur un accident.

C'est peut être le moment de t'équiper et si possible avec quelquechose d'assez ouvert pour resservir souvent et surtout d'assez costaud pour résister aux efforts sans vibrer de partout.

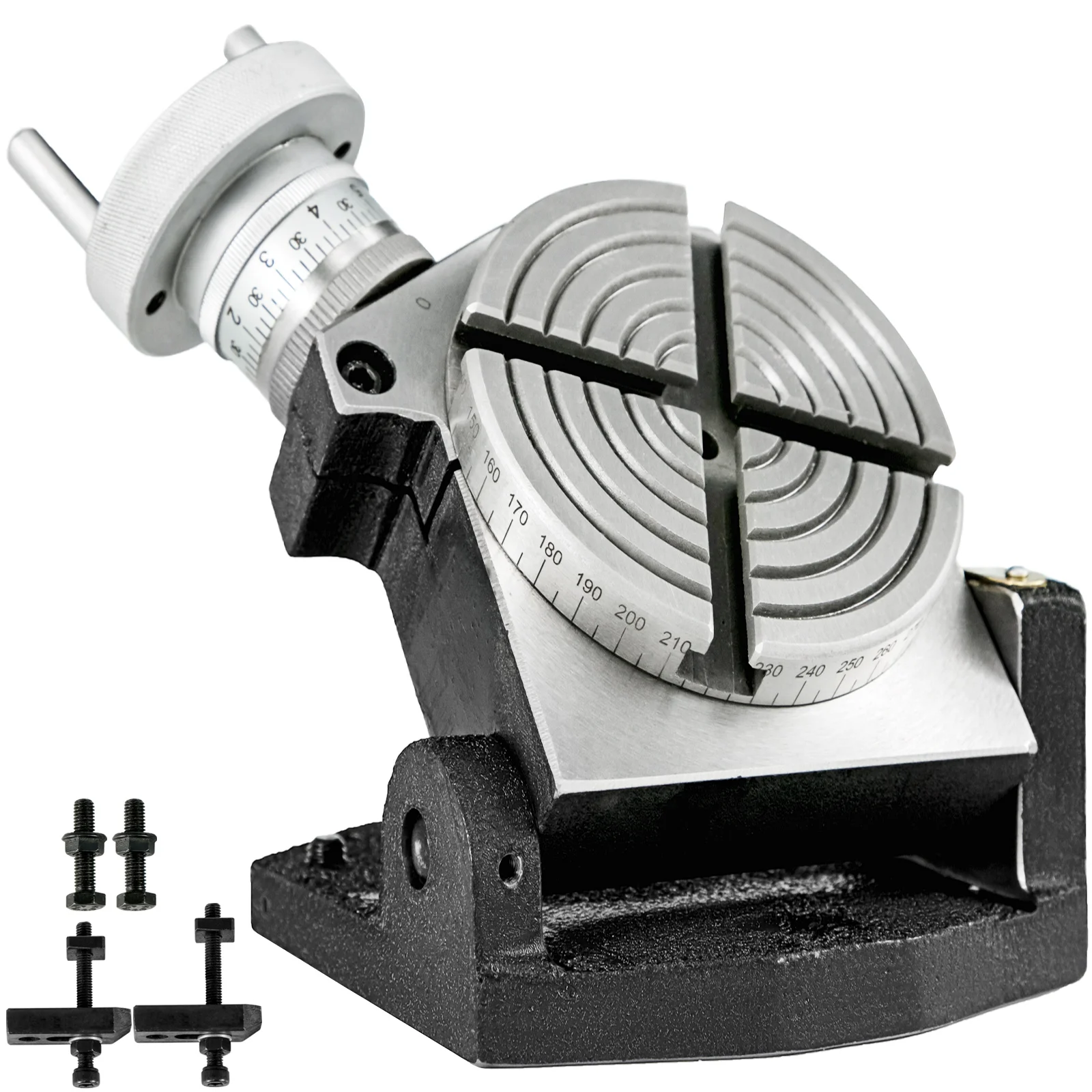

Par exemple un machin inclinable et rotatif pour moins de 100 balles :

VEVOR Table Verticale Horizontale Table De Travail 4

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com

Ils fournissent même les fixations.

Evidement il faudra surement mettre une calle pour renforcer le jour ou tu l'utiliseras en tant que plateau incliné.



[Père-Pendiculaire]

La table verticale horizontale est entièrement compatible avec Freecad et sa surface en 3D



[boisix]

Bonjour,
Au travail j'utilisais SolidWorks
A la maison c'est FreeCad et ça me convient tout a fait ,d'autant qu'il ne cesse d'évoluer.
Il y a un monsieur qui a créer tout une série de tutoriel clair et précis pour tout les utilisateurs dont moi(malgré des années de dessin au boulot)
je met le liens ici :

FreeCAD : conception en 3D

Les vidéos à voir dans cet ordre pour démarrer. Voir la rubrique "Vidéos" pour les autres tutoriels.

www.youtube.com

Avec un bon bouquin de dessin industriel tu apprendra les règles de présentation et de mise en plans( guide CHEVALIER par exemple)
a+

Merci



[boisix]

Les pions d'un plateau c'est du H7g6.

Passes à fusion 360, tu souffriras moins.

Il est limité en nombre de projet



[boisix]

Le dessin industriel , c'est fait pour être compréhensible par l'usineur sans la moindre hésitation.
Donc, ce qui va compter, c'est la cote, pas l'exactitude du dessin.
Que le trou dessiné fasse 9,5, 10 ou 10,5 ce qui compte, c'est la cote (10,2 dans l'exemple)
Voir la pièce jointe 896881

ok merci



[boisix]

Sinon si j'ai bien compris tu cherches à usiner un truc.
Pour faire ce truc il te faut un bidule qui permette une rotation maitrisée et régulière.
Pour avoir cette rotation tu comptes fabriquer un machin
Pour fabriquer ce machin tu comptes apprendre FreeCad.
C'est une démarche de maker qui a ses avantages mais tout de même pas mal d'inconvénients.

J'espère que tu ne comptes pas utiliser le bidule en bois pour la fixation pour un usinage de métal.
A mon avis tu vas au mieux sur une casse d'outil et au pire sur un accident.

C'est peut être le moment de t'équiper et si possible avec quelquechose d'assez ouvert pour resservir souvent et surtout d'assez costaud pour résister aux efforts sans vibrer de partout.
Par exemple un machin inclinable et rotatif pour moins de 100 balles :

VEVOR Table Verticale Horizontale Table De Travail 4

Smarter Shopping, Better Living! Aliexpress.com

fr.aliexpress.com

Voir la pièce jointe 896906
Ils fournissent même les fixations.

Evidement il faudra surement mettre une calle pour renforcer le jour ou tu l'utiliseras en tant que plateau incliné.

J'en ai une, mais pas compatible avec ma fraiseuse, et demande plus de manip que l'outil que je souhaite faire aboutit Mais je n'ai pas de contrainte de temps donc pas de souci !



[hazet]

Il est limité en nombre de projet

C'est nouveau ça ? Jusqu'à présent il ne l'était pas



[MegaHertz]

Il est limité en nombre de projet

Non, c'est le nombre de projets modifiables en même temps qui est limité.
Il suffit de basculer un ancien projet en non modifiable et tu peux en gérer un autre.

C'est aussi possible de revenir sur les vieux trucs

Je suppose que c'est pour réduire la taille du cache de Fusion.
Si tu ne mets en modifiable que les projets sur lesquels tu travailles vraiment en ce moment tu n'es pas limité.



[boisix]

Non, c'est le nombre de projets modifiables en même temps qui est limité.
Il suffit de basculer un ancien projet en non modifiable et tu peux en gérer un autre.

C'est aussi possible de revenir sur les vieux trucs

Je suppose que c'est pour réduire la taille du cache de Fusion.
Si tu ne mets en modifiable que les projets sur lesquels tu travailles vraiment en ce moment tu n'es pas limité.

ok merci de cette précision



[Precis84]

Passes à fusion 360, tu souffriras moins.

Perso , j'utilise Solidworks .....depuis 2008.
Fusion 360 j'ai essayé et c'est tout . Mais , il me semble avoir
entendu et lu que tes dessins sont stockés en ligne et non sur
ton pc ? ( en gros .....pas à toi ! )
A vérifier .



[boisix]

Merci, oui les dessins sont stoker en ligne .



[françois44]

Merci, oui les dessins sont stoker en ligne .

Tu les stockes où tu veux!
Par défaut ils sont stockés en ligne, mais si tu fais "exporter", tu peux choisir le format et l'emplacement sur ton ordi...



[boisix]

AK ok merci



[laurent12100]

Perso , j'utilise Solidworks .....depuis 2008.
Fusion 360 j'ai essayé et c'est tout . Mais , il me semble avoir
entendu et lu que tes dessins sont stockés en ligne et non sur
ton pc ? ( en gros .....pas à toi ! )
A vérifier .

je ne suis pas trop pour le cloud mais c'est bien pratique, s'il t'arrive de bosser depuis plusieurs ordinateur



[MegaHertz]

Perso , j'utilise Solidworks .....depuis 2008.
Fusion 360 j'ai essayé et c'est tout . Mais , il me semble avoir
entendu et lu que tes dessins sont stockés en ligne et non sur
ton pc ? ( en gros .....pas à toi ! )
A vérifier .

C'est pas payant solidworks ?
Je parle de l'usage légal évidemment.

Sur Fusion on peut sauvegarder son projet en local.

Un Cloud n'est ni un blog ni un wiki : le contenu de ton dépôt t'appartient exactement comme ton pognon t'appartient alors qu'il est sur un compté géré, sécurisé et garanti par une banque.
Et vu que sur un Cloud ça n'est pas possible de bidouiller les dates des fichiers et l'historique c'est plus efficace et beaucoup moins chiant qu'une enveloppe Soleau pour démontrer l'antériorité.
Le cloud de Fusion fonctionne un peu comme le Github des développeurs : il garde toutes les étapes et tu peux éventuellement revenir sur une ancienne version de ton projet.

Quand ma vieille machine a rendu l'âme j'étais bien content que tout soit sur le cloud.



[Precis84]

C'est pas payant solidworks ?

Si (ça dépend pour qui )

rendu l'âme j'étais bien content que tout soit sur le cloud.

Oui , jusqu'au jour ou ton cloud ....disparaitra
Tu sais très bien qu'en informatique , la meilleure protection c'est
ce que tu gardes dans tes tiroirs !



[Vik'TheBike]

Pour les particuliers, une version connectée de Solidworks coûte 5€/mois, ou 50€/an. Il y a quelques contraintes (fichiers marqués, utilisables uniquement sur la même version de SolidWorks), mais c'est une version complète.
Sinon Solid Edge de Siemens est gratuit pour les particuliers.
Voir https://www.solidworks.com/solution/3dexperience-solidworks-makers
