Fraisage queue d'aronde

gaston83 · 26 Mai 2021

dh42 a dit:
tu vas bouffer la cote !

Hé oui, c'est la pensée que j'avais derrière la cervelle...

dh42 a dit:
ici j'ai réglé le sens des polyligne pour un usinage en avalant.

Est-on obligé de faire en avalant... ? je préfèrerais en opposition parce que ma machine n'est pas non plus High Tech... j'ai bien mis une vis à bille sur le Y et mis un second écrou de rattrapage sur le X, il subsiste quand même sur le X un jeu de +/- 0.05.

Autre chose: ma broche ne peut pas dépasser 4000 tr/min. Je vois que l'avance est réglée sur 800 pour 12500 tr/min. Si je tourne à 4000 est-ce que le fait de diviser la vitesse d'avance par 3 (en gros) est un bon plan ? . A ce moment là, je serais à 266 mm/min et encore là ça me paraît rapide...

gaston83 · 27 Mai 2021

Si je reprends la procédure... avec mon fichier joint

1) Je fais un fraisage cylindrique de 4.54 mm sur 3mm de profondeur
2) J'installe la fraise queue d'aronde je me mets au Zéro
3) .. et banzaï...

dh42 · 27 Mai 2021

Salut,

Je n'ai rien réglé en ce qui concerne vitesses de rotation et avances, c'est simplement les valeurs par défaut. Si tu veux fraiser en opposition, il suffit de sélectionner toutes les polylignes qui servent de parcours d'outil, puis menu Edition/polyligne/inverser ... ensuite tu régénère ton Gcode.

gaston83 a dit:
Si je tourne à 4000 est-ce que le fait de diviser la vitesse d'avance par 3 (en gros) est un bon plan ?

C'est pas comme ça que ça se calcule ; il faut d'abord définir ta V de rotation en fonction de la matière, de la fraise (HSS ou carbure) et de son Ø. Ensuite tu calcule l'avance en fonction de l'avance par dent choisie, du nb de dents et de la V de rotation.

Ex: si tu prends une vitesse de coupe Vc de 15 m/min pour un acier mi-dur et une fraise HSS de Ø 6

RPM = 318 * Vc / D

318*15/6 = 795 Tr/min

Si on prend une avance Fz de 0.01 mm/dent et si ta fraise à 8 dents (Z) alors

F = Fz * Z * RPM

0.01*8*795 = 64 mm/min

++
David

dh42 · 27 Mai 2021

gaston83 a dit:
1) Je fais un fraisage cylindrique de 4.54 mm sur 3mm de profondeur

oui, par contre ce fraisage n'y est pas sur le fichier que tu a mis en PJ.

gaston83 · 27 Mai 2021

dh42 a dit:
il faut d'abord définir ta V de rotation en fonction de la matière, de la fraise (HSS ou carbure) et de son Ø

Ok, je m'en vais faire tout ça...

dh42 a dit:
oui, par contre ce fraisage n'y est pas sur le fichier que tu a mis en PJ.

Oui, oui... tout à fait.

gaston83 · 27 Mai 2021

Je viens de trouver ça... (référence 300) c'est pil-poil ce qui me faudrait ....

mais ça doit coûter un bras ça...

dh42 · 27 Mai 2021

gaston83 a dit:
mais ça doit coûter un bras ça...

Oui, il y a des chances, les fraise QA c'est rarement donné, ça dépend de la marque, mais en marque correcte ça risque de tourner à 50€ la fraise.

++
David

gaston83 · 27 Mai 2021

Je viens de faire un dernier contrôle du fichier. Est-ce que tu as tenu compte de la hauteur de coupe de ma fraise ?. Elle fait 2.3mm.

gaston83 · 27 Mai 2021

dh42 a dit:
oui, par contre ce fraisage n'y est pas sur le fichier que tu a mis en PJ.

Donc là, il faudrait le rajouter ... et en gros faire un changement d'outil mais là il se ferait manuellement.

dh42 · 27 Mai 2021

gaston83 a dit:
Je viens de faire un dernier contrôle du fichier. Est-ce que tu as tenu compte de la hauteur de coupe de ma fraise ?. Elle fait 2.3mm.

oui, une passe de 2mm, donc il reste 0.2 qui dépassent ... et la passe du fond ne fait que 1mm.

gaston83 a dit:
Donc là, il faudrait le rajouter ... et en gros faire un changement d'outil mais là il se ferait manuellement.

Oui, sur CamBam, il suffit que le n° d'outil change d'une opération à l'autre pour que CB produise un changement d'outil dans le Gcode M6 Tnn (nn = n° de l'outil)

Sur Mach3,si tu a bien coché le changement d'outil manuel dans les options, l'usinage s'arrêtera et tu pourra changer ta fraise et refaire ton 0 en Z.

Dans ton cas, l'opération sera une simple poche avec une fraise de 4, car j'imagine que tu n'a pas de fraise de 4.54 pour faire en une passe

++
David

gaston83 · 28 Mai 2021

Bonjour,
Ok j'ai modifié .. ça fonctionne (en simulation Camotics) mais j'ai une question...
- le fraisage commence, la rainure de 4 se fait... (j'ai fait une gravure en plusieurs passes)
- l'usinage s'arrête, changement d'outil... Zéro refait... on relance
- la queue d'aronde commence son travail... ha... (supposition) je m'aperçois qu'il y a quelque chose qui cloche ... pan !! j'appui sur Arrêt...
oh punaise... le Z remonte (toujours en premier) AIE... crac !!

Comment faire pour dégager la fraise en Y avant que le Z fasse son fada

edit: bon ok, il fallait juste décoché le Z de sécurité au Stop...

dh42 · 28 Mai 2021

Salut,

gaston83 a dit:
edit: bon ok, il fallait juste décoché le Z de sécurité au Stop...

Exact, un bon piège si tu t'en aperçois trop tard !

En général, à moins qu'il n'y ai vraiment urgence absolue, il vaut mieux cliquer sur pause, ça évite de perdre des pas à cause d'un arrêt brutal, ça te permet de dégager la fraise manuellement, puis tu clique sur stop .... mais la pause ne se fait qu'à la fin du mouvement en cours, donc dans ton cas, toute la traversée de la pièce ... donc pas bon dans ton cas ..

++
David

gaston83 · 29 Mai 2021

Bonjour,

dh42 a dit:
une vitesse de coupe Vc de 15 m/min

Donc tu me préconiserais une VC de 15 m/min, une Fz de 0.01 et pour une 6 dents Ø6 ça me ferait une avance de 48 mm/min.

gaston83 · 29 Mai 2021

Bon, voilà... le fichier. J'ai gardé les avances assez hautes pour la simul Camotics et je les ajusterais au moment venu.

Une question : pour la poche je fais un incrément de passe de 0.2. Pour la fraise QA, l'incrément est de 2... c'est pas un peu trop

gaston83 · 29 Mai 2021

Jmr06 a dit:
Ce ne serait pas plus rapide en traditionnelle ?

Oui, c'est vrai et c'est certain... mais dans mon cas, c'est plus une affaire d'apprendre l'utilisation de CamBam et d'appréhender le fonctionnement du système qu'autre chose...

dh42 · 29 Mai 2021

gaston83 a dit:
Pour la fraise QA, l'incrément est de 2... c'est pas un peu trop

Tu n'as pas vraiment le choix dans ce cas précis

++
David

gaston83 · 29 Mai 2021

Oupsss.. je viens de mesurer ma QA. J'ai un diamètre différent entre deux dents opposées. J'ai 6.23, 6.18, 6.19...

dh42 · 29 Mai 2021

pas sur de comprendre de quelle mesure tu parle ... tu veux dire que les dents de la fraise n'ont pas toutes la même longueur ?

gaston83 · 29 Mai 2021

Exact...

gaston83 · 29 Mai 2021

dh42 · 29 Mai 2021

on ne peut pas vraiment mesurer précisément une fraise au pied à coulisse.

Il faut aussi voir avec les spécialistes dans la section armes pour avoir une idée des tolérances nécessaires. Je travaillais au GIAT, et la boite avait racheté la licence du Beretta 92 (qui est devenu le PAMAS) .. au début les ingé criaient au scandale quand ils on vu les jeux "énormes" prévu par les Italiens dans leurs plans, et on donc repris tous les plans avec des jeux plus proches de ce qui se fait dans le FAMAS ... et bien misère, impossible de faire fonctionner le flingue de manière fiable ; ça s'enrayait tout le temps ... ils en sont revenu aux plans de base avec "plein" de jeu pour avoir un truc qui marche ...

elle est neuve ta fraise, ou réaffutée ?

++
David

gaston83 · 29 Mai 2021

Dans tous les cas je dois faire avec. Je présume que je dois prendre la plus grande valeur pour pour CamBam ?

Et oui, elle est neuve ...

dh42 · 30 Mai 2021

tout ce que te donne ta mesure, c'est le Ø, mais ça ne te dis pas quel est le rayon, car si une dent est plus courte que l'autre, ça te décale ton centre ; tu trouvera un Ø de 6, si les 2 dents font 3mm de long, mais tu trouvera aussi un Ø de 6 si tu a une dent de 2.5 et une de 3.5 ...

le mieux c'est de procéder comme en usinage tradi, c.a.d. par approches successives en mesurant la cote entre chaque usinage ... et en déterminant combien il reste à enlever. Sur une QA, c'est jamais simple à mesurer (cotes sur piges) ... surtout sur une mini QA !

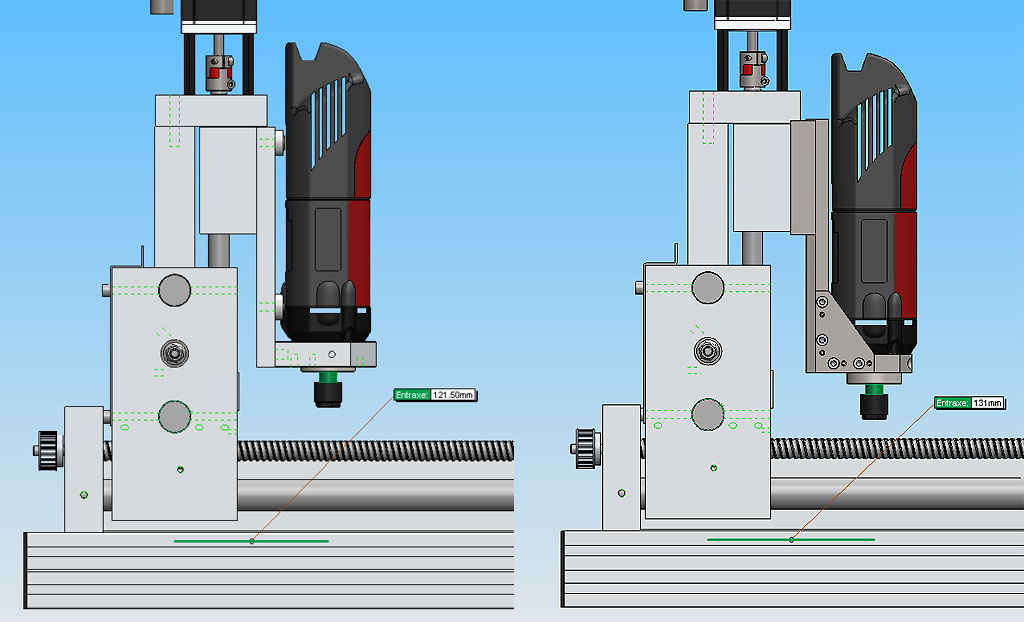

[Fabrication] Porte outil rapide pour CNc
